panduan bagi pengguna klep racing supaya didapat hasil yang maksimal. Terutama mengatur ulang bibir payung klep dan sitting klep.
Mengatur bibir payung klep dan sitting klep tidak hanya terjadinya keklopan antara katup dengan dudukan. “Tapi bisa memaksimalkan aliran atau flow gas bakar.

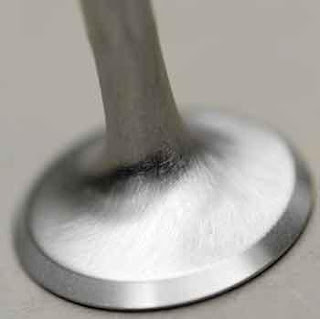

Klep isap terlebih dulu. Mulai bicara dari klep dulu ya. Perhatikan bagian A yang disebut margin klep. Tebal permukaan ini 1 s/d 1,5 mm.
Katanya, di klep isap standar jarang menjumpai ukuran setebal ini. Bahkan oleh mekanik biasanya bagian ini dibikin tipis. Bahkan ada yang berani dibikin tirus dan disebut klep jingkrak. “Dimaksudkan lebih ringan. Namun berisiko cepat rusak lantaran nggak kuat menahan impact beradu dengan sitting klep.
Selanjutnya masih di payung klep terdapat bagian ‘B’ atau seat. Bagian ini membentuk sudut 45 derajat dan bersentuhan dengan sitting klep. Ketebalan bagian ini rentangnya 1,9 sampai 2,28 mm.
Masih di payung klep bisa dilihat bagian ‘C’ back cut yang membentuk sudut 30 derajat. “Bagian ini ketebalannya bebas saja. Tergantung dari radius pertemuan antara batang dan payung klep.
SITTING KLEP 5 TINGKAT
Pada dudukan klep atau sitting klep permukaan dalam harus dibikin sudut. Biasa disebut valve seat angle. Ini tergantung mekanik yang menentukan. Mau berapa tingkatan sudut. bisa 5 tingkatan sudut.
Dari gambar, bisa dilihat ada bagian yang diberi nama radius bukan sudut. Katanya bagian ini memang memberi efek radius. “Berdasarkan feeling, besarnya radius 3 mm sampai 4 mm.
Selanjutnya bagian 1 yang membentuk sudut 30 derajat dan biasa sisebut top cut atau sudut pelepasan pertama. Tebal bagian ini pada sitting klep yaitu 1 mm.
Kemudian ada bagian yang namanya seat. Membentuk sudut 45 derajat dan ketika klep menutup akan nempel dengan sudut 45 derajat di bibir payung klep. Ketebalan bagian ini pada sitting klep 1,2 sampai 1,5 mm. “Namun prakteknya oleh mekanik dibikin hanya 0,5 mm. Dimaksudkan supaya lebih ringan bergesekan".
Ada juga bagian sitting klep yang membentuk sudut 60 derajat. Disebut undercut approx. Bagian ini akan bertemu dengan sudut 30 derajat di payung klep. Akan tercipta suatu velocity. Atau kecepatan tiba-tiba bila klep membuka. Bagian ini bisa diset 2,5 mm.
Ada dua lagi bagian sitting klep. Yaitu yang membentuk sudut 80 dan 90 derajat. Bagian ini memanfaatkan sisa dari ketebalan dudukan klep. Supaya lebih tebal dan tidak pecah.
Terakhir, ada bagian yang namanya venturi. Ini bagian dalam dari daimeter klep. Besarnya 0,85 sampai 0,90 dari diameter payung klep. Jika klep 31 mm maka 0,0 x 31 = 27,9 mm.
